產品技術參數Product Specifications
設計標準  design standards	GB/T12237、ASME B16.34
結構長度 Structure length	GB/T12221、ASME B16.10
檢測標準  Testing standards	GB/T13927、API598
公稱壓力  Nominal pressure	PN1.6~42MPa、ANSI150LB~2500LB
公稱通徑  Nominal diameter (mm)	DN15~DN1000
連接形式  Connection Type	法蘭 Flange、螺紋 Thread、對焊 Butt welding、承插焊 Socket welding
閥體材料  Body material	LCB、WCB、CF8、CF8M、CF3、CF3M 等
閥座形式  Valve seat form	軟閥座、金屬閥座(密封面硬化處理) Soft seat、metal seat (hardened sealing surface)
適用溫度 proper temperature	軟閥座:-20~+200℃金屬閥座:-196~+ 400℃ Soft seat: -20~ + 200℃ Metal seat:-196~+400℃
泄漏等級  Leakage level	ANSI VI
操作方式  Operation method	手動、氣動、電動等 Manual、pneumatic、electric, etc.
可選項  Optional	防靜電設計、防火設計、禁油處理、禁銅處理、球面特殊處理、按客戶要求涂漆 Anti-static design、fire protection design、oil-free treatment、Copper Prohibition、Spherical special treatment、Customers request painting

電動卡箍四通球閥：

四通球閥驅動方式：可根據使用場景選用電動、氣動、電液聯動等多種驅動方式；
四通球閥連接方式：可根據使用場景選用法蘭連接、內外螺紋連接、衛生級快裝法蘭等多種連接方式；

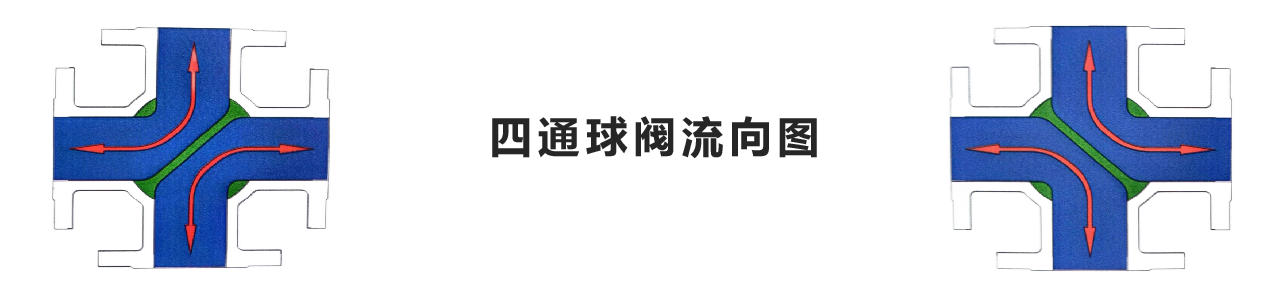

四通球閥流向方式:提供LL和立式L型兩種流向供選用。

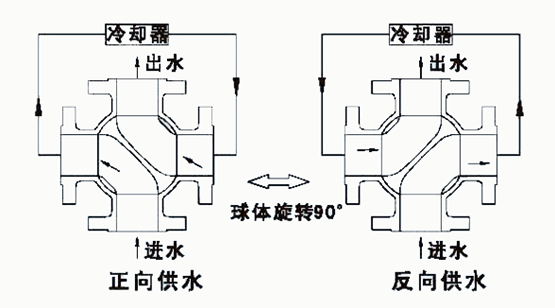

LL型流向及應用場景



立式L型流向示意圖





電動卡箍四通球閥應用場景

LL型四通球閥能夠一閥實現正反供水切換，每轉90°，供水方式切換一次，以前需四個閥門，供水時閥1、4開啟，閥2、3關閉；反向供水時閥2、3開啟，閥1、4關閉，現用一臺四通球閥替代，操作方便。
四通球閥在石油、煤炭和礦石的開采、提煉加工和管道輸送系統中；在化工產品、醫藥和食品生產種；在水電、火電和核電的電力生產系統中；在城市和工業企業的給排水、供熱、和供氣系統中；在農田的排灌系統中；在治金生產系統中得以廣泛的應用。是一種與生產建設、國防建設和人民生活息息相關的重要機械產品。球閥密閉在各類管路系統種用于截斷或接通介質流，使介質按照預定的程序輸送到各個指定點。
四通球閥在電站系統中稱為雙向供水轉閥(在石化系統中也稱空氣換向切換閥)適用于液體、氣體、粉塵、漿料及舍固體顆粒介質的循環系統。采用四通球閥替代該工藝管匯和閥組的工作原理，簡化程序、方便操作、降低成本、便于控制、同步性好。

電動卡箍四通球閥特點及優點：

1、手動部分可采用鋼板壓制的手柄或不銹鋼鑄造的手柄。手柄設有限位結構，在閥門開啟、關閉的位置設定限位，當閥門使用在關鍵裝置上時，限位塊上設有鎖孔可鎖定開關位置避免誤操作。手柄上有明顯的開和關標識。
2、閥桿采用A182 F304或A182 F6a整體鍛造并調質處理，硬度達到HB220～250。閥桿通過平鍵或花鍵或方契與手柄連接,通用性強，拆裝方便。閥桿設有防吹出結構
3、閥門的填料選用編結、柔性石墨密封圈或四氟烯密封圈，使得閥桿在的潤滑情況下實現可靠的密封。
4、根據需要，球閥可設計成結構，在球體與閥桿、閥桿與閥體之間設置導電彈簧，避免靜電打火點燃易燃物質，確保系統安全。
5、密封副形式多樣。根據不同工況可選用軟密封、硬密封、防火閥座等結構；DN50以下為浮球形式，DN50以上可選用固定球形式。
6、球閥閥座處可設置輔助密封結構，在閥座和閥桿部位加裝注脂閥，緊急情況下可暫時密封，并可根據需要加長閥桿以適宜埋地鋪設得場所


電動卡箍四通球閥結構特點及用途：

1、流體阻力?。呵蝮w和閥體的連接管道截面相等，且球體通道采用圓弧連接，介質通過球體是，流體阻力小。
2、密封性能好：閥座采用具有彈性變形和高強度的PTFE材料，達到良好密封性能保證了閥門的穩定性。
3、使用壽命長：閥門的閥芯和光見頸材料采用奧氏不銹鋼，閥座材料選用PTFE，能達到良好的性作用，延長了閥門的使用壽命。

閥門連接方式

1、內、外螺紋連接四通球閥：

內、外螺紋四通球閥用于控制兩條進出流路的轉換，標記箭頭所指方向及反向的兩對接口是連通的，而垂直手柄方向的流路并不連通，可加電動或氣動裝置進行遠程控制。
內、外螺紋四通球閥的特點：
1.流體阻力小，全通徑的球閥基本沒有流阻。
2.結構簡單、體積小、重量輕。
3.緊密可靠。它有四個密封面，而且目前球閥的密封面材料廣泛使用各種塑料，密封性好，能實現密封。
4.操作方便，只要旋轉90°即可換向，配套電動或氣動裝置便于遠距離的控制。
5.維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
內螺紋四通球閥用于控制兩條進出流路的轉換,手柄箭頭所指方向及反向的兩對接口是連通的,而垂直手柄方向的流路并不連通,可加電動或氣動裝置進行遠程控制。
內、外螺紋連接四通球閥執行標準：
1. BS EN 10226-1:2004。
2. BS 21:1985。
3. ASME B1.20.1-2013。
4. DIN EN 10226-1:2005。
5. JIS B0203:2002。
不同的標準適用于不同的場合和壓力等級，用戶在選擇時需要根據實際情況進行選擇。

2、法蘭連接四通球閥：

氣動法蘭四通球閥實現正反供水切換，每轉90°，供水方式切換一次，可同時對兩種介質的流向進行切換，既方便又迅速，實現一閥多用的效果。
法蘭連接四通球閥執行標準：
1 JB/T79-2015。
2 GB/T9113-2010。
3 HG/T20592-2018。
3 ASME B16.5-2018。
不同的標準適用于不同的場合和壓力等級，用戶在選擇時需要根據實際情況進行選擇。
法蘭四通球閥結構特點及用途：
1、流體阻力?。呵蝮w和閥體的連接管道截面相等，且球體通道采用圓弧連接，介質通過球體是，流體阻力小。
2、密封性能好：閥座采用具有彈性變形和高強度的PTFE材料，達到良好密封性能保證了閥門的穩定性。
3、使用壽命長：閥門的閥芯和光見頸材料采用奧氏不銹鋼，閥座材料選用PTFE，能達到良好的性作用，延長了閥門的使用壽命。

3、衛生級快裝法蘭連接四通球閥：

衛生級快裝法蘭連接四通球閥四通球閥實現正反供水切換，每轉90°，供水方式切換一次，可同時對兩種介質的流向進行切換，既方便又迅速，實現一閥多用的效果。
快裝法蘭連接四通球閥執行標準：
1 ISO2852-1993。
2 DIN32676-2009。
不同的標準適用于不同的場合和壓力等級，用戶在選擇時需要根據實際情況進行選擇。
