國標截止閥
執行標準
設計與制造 GB/T12235-89
結構長度 GB/T12221-89
法蘭尺寸 JB/T82.1-94
試驗和檢驗 JB/T9092

壓力試驗
公稱壓力(MPa) 試驗壓力(MPa)
殼體 密封(水) 密封(氣) 上密封
1.6 2.4 1.8 0.6 1.8
2.5 3.8 2.8 2.8
4.0 6.0 4.4 4.4
6.4 9.6 7.0 7.0
10.0 15.0 11.0 11.0

材料列表
零件名稱 材質
P P3 P8 R R3 R8
閥體 ZG1Cr18Ni9Ti CF3 CF8  ZG1Cr18Ni12Mo2Ti CF3M CF8M
閘板 ZG1Cr18Ni9Ti CF3 CF8  ZG1Cr18Ni12Mo2Ti CF3M CF8M
閥蓋 ZG1Cr18Ni9Ti CF3 CF8  ZG1Cr18Ni12Mo2Ti CF3M CF8M
閥桿 1Cr18Ni9Ti 304L 304  1Cr18Ni12Mo2Ti 316L 316
填料 柔性石墨
閥桿螺母 鋁青銅
手輪 可鍛鑄鐵
適用介質 硝酸類 醋酸類
適用溫度 ≤200℃

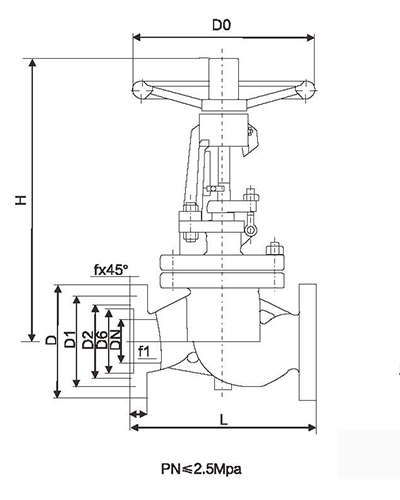

外形尺寸
DN(mm) 連接尺寸 外形尺寸
L D   D1 D2  f b Z-Φd  H手  D0 H電 電動裝置
J41W-16P(P3、P8、R、R3、R8) J941W-16P(P3、P8、R、R3、R8)
10 130 90 60 40 2 14 4-14 198 120 - -
15 130 95 65 45 2 14 4-14 218 120 - -
20 150 105 75 55 2 16 4-14 258 140 - -
25 160 115 85 65 2 16 4-14 275 160 - -
32 180 135 100 78 2 18 4-18 280 180 - -
40 200 145 110 85 3 18 4-18 330 200 - -
50 230 160 125 100 3 20 4-18 350 220 645 DZW10I
65 290 180 145 120 3 20 4-18 400 240 690 DZW10I
80 310 195 160 135 3 20 4-18 455 280 715 DZW10
100 350 215 180 155 3 22 8-18 475 320 770 DZW15
125 400 245 210 185 3 22 8-18 490 350 780 DZW20
150 480 280 240 210 3 24 8-18 510 400 810 DZW30
200 600 335 295 265 3 24 8-23 710 400 967 DZW45
250 650 405 355 320 3 26 12-25 786 450 1143 DZW60
300 750 460 410 375 4 28 12-25 925 500 1292 DZW90

外形尺寸
DN(mm) 連接尺寸 外形尺寸
L D   D1 D2  f b Z-Φd  H手  D0 H電 電動裝置
J41W-25P(P3、P8、R、R3、R8) J941W-25P(P3、P8、R、R3、R8)
10 130 90 60 40 2 14 4-14 198 120 - -
15 130 95 65 45 2 14 4-14 218 120 - -
20 150 105 75 55 2 16 4-14 258 140 - -
25 160 115 85 65 2 16 4-14 275 160 - -
32 180 135 100 78 3 18 4-18 280 180 - -
40 200 145 110 85 3 18 4-18 330 220 - -
50 230 160 125 100 3 20 4-18 350 240 645 DZW10I
65 290 180 145 120 3 22 8-18 400 280 690 DZW10I
80 310 195 160 135 3 24 8-18 455 280 715 DZW15
100 350 230 190 160 3 24 8-22 475 320 770 DZW20
125 400 270 220 188 3 26 8-26 490 360 780 DZW30
150 480 300 250 218 3 28 8-26 510 400 810 DZW45
200 600 355 310 278 3 30 12-26 710 400 967 DZW60
250 650 425 370 332 3 32 12-30 786 450 1143 DZW90
300 750 485 430 390 3 34 16-30 925 500 1292 DZW120

外形尺寸
DN(mm) 連接尺寸 外形尺寸
L D   D1 D2  D6  f f2 b Z-Φd  H手  D0 H電 電動裝置
J41W-40P(P3、P8、R、R3、R8) J941W-40P(P3、P8、R、R3、R8)
10 130 90 60 40 35 4 3 14 4-14 198 120 - -
15 130 95 65 45 40 4 3 14 4-14 233 120 - -
20 150 105 75 55 51 4 3 16 4-14 275 140 - -
25 160 115 85 65 58 4 3 16 4-14 285 160 - -
32 180 135 100 78 66 4 3 18 4-18 302 180 - -
40 200 145 110 85 76 4 3 18 4-18 355 200 - -
50 230 160 125 100 88 4 3 20 4-18 373 240 645 DZW10I
65 290 180 145 118 110 4 3 22 8-18 408 280 690 DZW10I
80 310 195 160 135 121 4 3 24 8-18 436 320 715 DZW20I
100 350 230 190 160 150 4.5 3.5 24 8-23 480 360 770 DZW30
125 400 270 220 188 176 4.5 3.5 26 8-25 558 400 782 DZW45
150 480 300 250 218 204 4.5 3.5 28 8-25 611 400 875 DZW60
200 600 375 320 282 260 4.5 3.5 34 12-30 720 400 1160 DZW90I

?
